Современные методы диагностики заболеваний гортани

Ю.Е. Степанова
«Санкт-Петербургский научно-исследовательский институт уха, горла, носа и речи»

Резюме: Современная диагностика заболеваний гортани базируется на эндоскопическом методе исследования, который позволяет на качественно новом уровне оценивать состояние органа. Видеоэндостробоскопия - единственный практический метод исследования, гортани, который позволяет увидеть колебания голосовых складок, оценить количественно и качественно показатели их вибраторного цикла. Применение гибкого и жесткого эндоскопов делает возможным осмотр гортани у любого пациента с дисфонией как взрослого, так и ребенка.

Ключевые слова: эндоскопия гортани, гибкий эндоскоп, жесткий эндоскоп, эндоскопия, видеоэндоскопия, видеоэндостробоскопия, дисфония., заболевания гортани, нарушения голосовой функции.

В последние годы наблюдается рост числа пациентов с заболеваниями гортани, что связано с изменением экологических, экономических и социальных условий жизни населения. Как известно, наибольшее количество пациентов с заболеваниями гортани и нарушениями голосовой функции (дисфониями) составляют лица голосо-речевых профессий. Это педагоги, артисты, вокалисты, юристы, врачи, студенты высших и средних педагогических и музыкальных учебных заведений, военнослужащие. Следует отметить, что и среди детей также растет количество пациентов с дисфониями. Поэтому диагностика заболеваний гортани остается актуальным разделом оториноларингологии [5,7,8,10].

К часто встречающимся этиологическим факторам голосовых расстройств у взрослых следует отнести голосовые перегрузки, несоблюдение правил охраны и гигиены речевого и певческого голоса, курение, изменения в эндокринной системе, заболевания центральной и вегетативной нервной системы, желудочно-кишечного тракта, органов дыхания, а также последствия травм гортани и продленной интубации. Причины дисфоний у детей также достаточно разнообразны. Однако большинство исследователей связывают их с перенапряжением голоса [1, 6, 9].

Но как проверить гортань и глотку, трахею? Существуют различные методы исследования глотки. Традиционным методом исследования гортани является непрямая или зеркальная ларингоскопия, узи горла и гортани, эндоскопия горла, фиброларингоскопия. Для осмотра гортани применяют гортанное зеркало, которое располагается в глотке и образует с осью полости рта угол в 45°. Полученная ларингоскопическая картина является зеркальным отображением истиной (рис. 1). Как проверить горло и гортань врач определяет индивидуально в каждом конкретном случае.

1 фото

1 / 1

•
  Рис.1 Вид гортани при непрямой ларингоскопии

Непрямая ларингоскопия имеет множество преимуществ. Основным достоинством является ее доступность, т.к. гортанное зеркало находится в каждом оториноларингологическом кабинете. Однако провести исследование качественно не всегда представляется возможным из-за повышенного глоточного рефлекса пациента, анатомических особенностей гортани и глотки, а также возраста и эмоциональной лабильности обследуемого. Особые трудности возникают при осмотре гортани у детей, что в ряде случаев делает его невыполнимым.

Как проверить пищевод и гортань? В настоящее время для диагностики заболеваний гортани широкое распространение получили эндоскопический, видеоэндоскопический, и видеоэндостробоскопический методы исследования. При сравнении эффективности применения непрямой ларингоскопии и эндоскопических методов единственным недостатком последних оказалась их высокая стоимость [12].

Если для проведения эндоскопии гортани необходим эндоскопом с источником света, для видеоэндоскопии - эндоскоп с источником света и видеосистемой (монитором, видеокамерой), то аппаратура для видеоэндостробоскопии включает эндоскоп, видеосистему и электронный стробоскоп, который является источником света.

Для эндоскопического исследования гортани используют эндоскопы двух типов – гибкий (ринофаринголарингоскоп или фиброскоп) и жесткий (телефаринголарингоскоп), которые перед проведением исследования соединяют с источником света (рис.2).

Эндоскоп состоит из окуляра, смотровой части с объективом и переходника для прикрепления фиброоптического кабеля (световода), по которому свет передается от источника к объекту исследования.

Гибкие эндоскопы дифференцируют по длине рабочей части, ее диаметру, углу обзора, углу отклонения дистального конца вперед и назад, наличию рабочего канала, возможности подключения насоса и т.д. Жесткие эндоскопы различают по углу осмотра - 70° и 90°. Выбор жесткого эндоскопа зависит от положения врача во время осмотра пациента. Если доктор выполняет исследование стоя, то удобнее использовать эндоскоп с углом осмотра 70°, а если сидя - 90°.

Каждый тип эндоскопа имеет свои достоинства и недостатки. К преимуществам жесткого эндоскопа следует отнести большую, чем у фиброскопа, разрешающую способность, которая соответственно позволяет получить и больший размер изображения гортани. Однако жесткий эндоскоп не удобен при осмотре пациентов с регидным надгортанником, при резко выраженном глоточном рефлексе, у пациентов с гипертрофированными небными миндалинами, а также у детей младше 7-9 лет.

Исследование гибким эндоскопом практически не имеет противопоказаний. На сегодняшний день это самый информативный, безопасный метод диагностики состояния гортани у детей. Поэтому его следует рекомендовать в качестве метода выбора, особенно, при сочетанной патологии полости носа и гортани [3].

Несмотря на все перечисленные достоинства и недостатки каждого из эндоскопов для наиболее качественного исследования голосовых складок лучше применять жесткий эндоскоп (рис.3).

3 фото

1 / 3

•

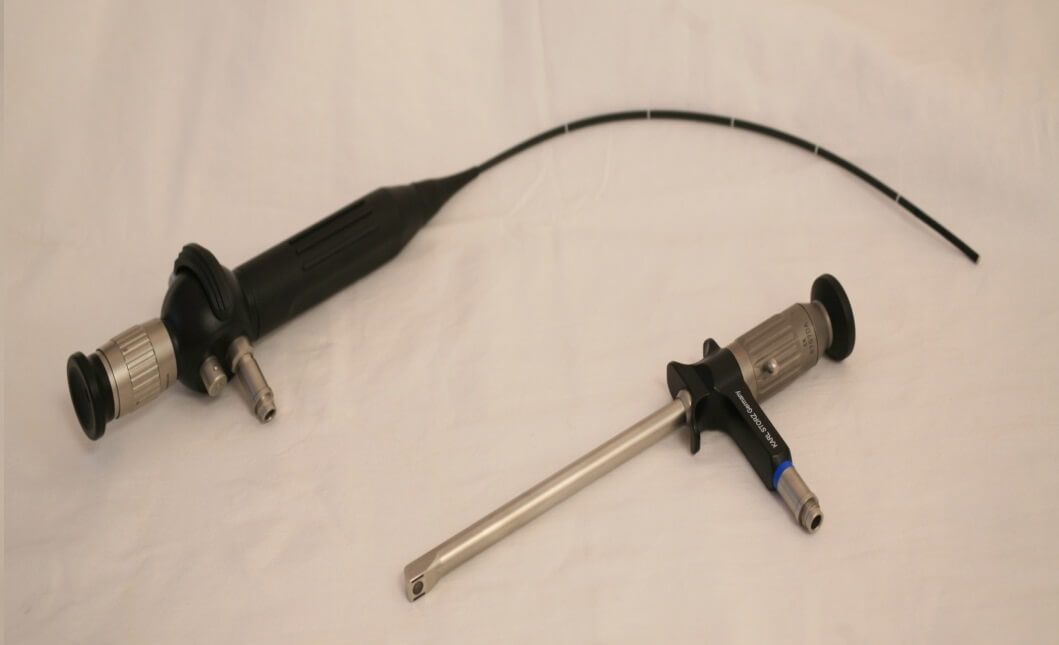

  Рис. 2 Гибкий и жесткий эндоскопы
•

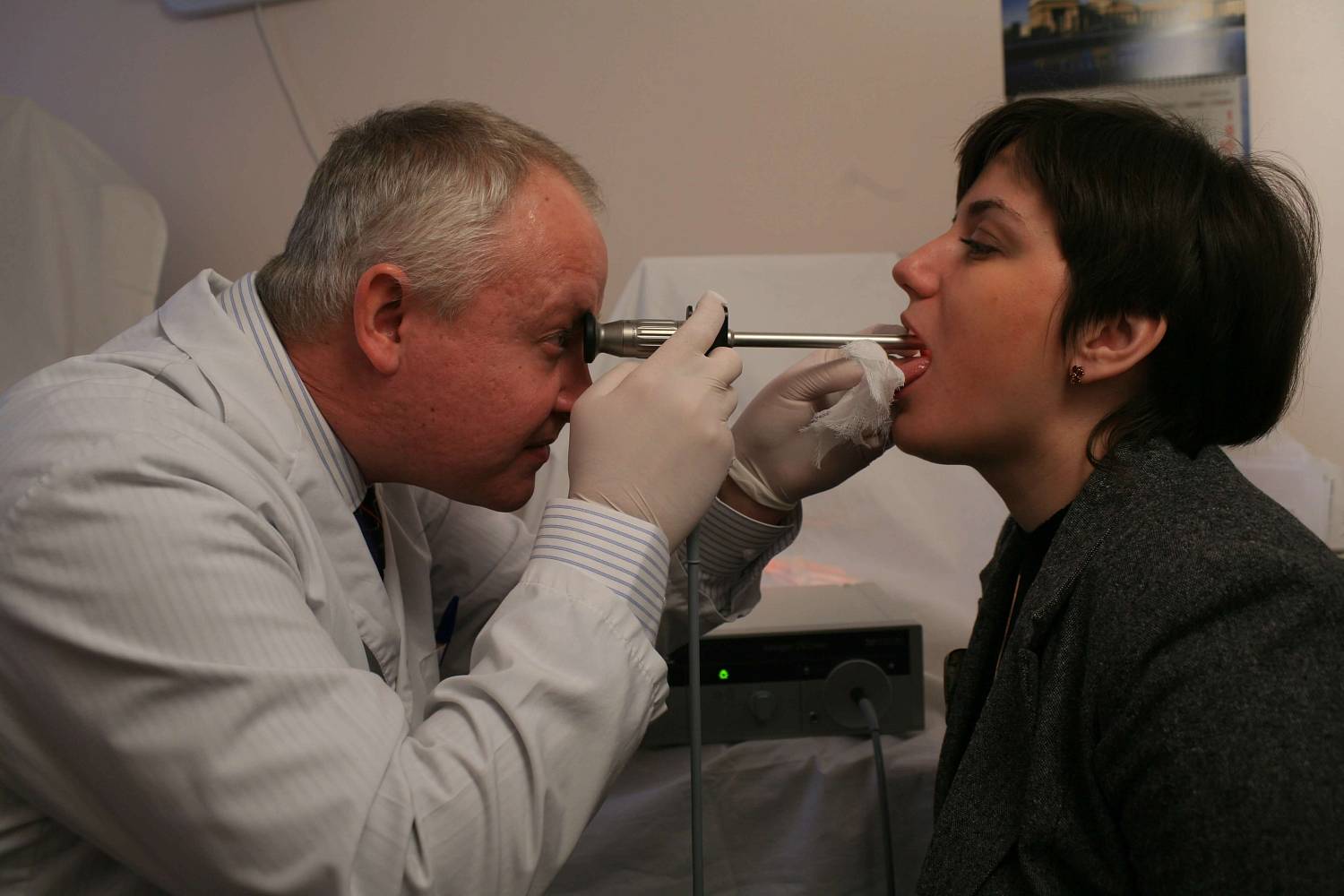

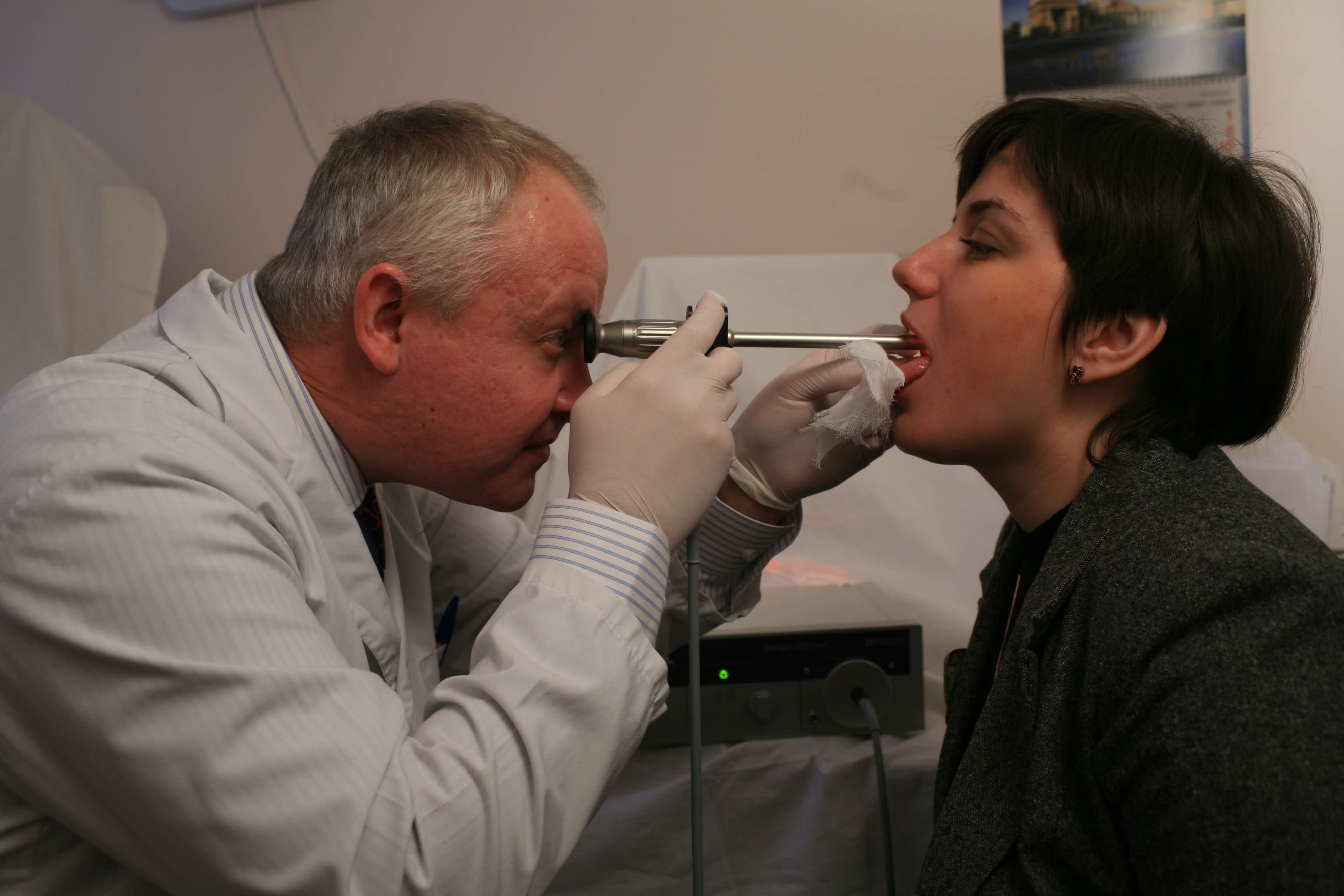

  Рис.3 Эндоскопическое исследование гортани жестким эндоскопом
•
  Рис.4 Эндоскопическая картина гортани, выполненная жестким эндоскопом с углом осмотра 90°во время фонации (а) и дыхания (б)

При эндоскопическом исследовании врач видит прямое (истинное) изображение гортани и оценивает цвет слизистой оболочки всех отделов гортани, тонус голосовых складок и натяжение их краев, характер смыкания голосовых складок, форму голосовой щели во время фонации и дыхания; форму надгортанника, симметричность расположения, подвижность черпаловидных хрящей и черпалонадгортанных складок, участие в фонации вестибулярных складок, состояние подголосового отдела гортани и первых колец трахеи (рис.4).

Качественно новым этапом в диагностике заболеваний гортани стало использование метода видеоэндостробоскопии [1, 2, 4, 12]. Применение видеоэндостробоскопа позволяет не только оценить многократно увеличенное изображение гортани на экране монитора, записать его на различные носители, провести покадровый просмотр отснятого материала, создать архив видеодокументации. Принципиальным отличием метода видеоэндостробоскопии от других методов исследования гортани является возможность увидеть колебания голосовых складок и провести количественную и качественную оценку показателей вибраторного цикла.

Известно, что в процессе разговора и пения голосовые складки колеблются (вибрируют) с различной частотой от 80 до 500 колебаний в сек (Гц). Во время ларингоскопии пациент по просьбе врача фонирует звук «И» в разном диапазоне частот: мужчины от 85 Гц до 200 Гц, а женщины и дети - от160 Гц до 340 Гц. Но увидеть эти движения во время зеркальной ларингоскопии или эндоскопии невозможно из-за инерции зрительного восприятия. Так глаз человека может различать последовательные изображения, возникшие на сетчатке с интервалом более 0,2 секунды. Если этот интервал составляет менее 0,2 сек., то последовательные изображения сливаются и создается впечатление непрерывности изображения

Поэтому видеоэндостробоскоп позволяет получить стробоскопический эффект, основанный на оптической иллюзии, т.е. врач видит колебания голосовых складок «в замедленном движении» (законаТальбота).. Это достигается за счет освещения пульсирующим светом (генерируется специальной лампой-вспышкой электронного стробоскопа) голосовых складок через эндоскоп. При этом на экран монотора проецируется увеличенной видеоизображение гортани с вибрирующими голосовыми складками.

Вибраторный цикл голосовых складок оценивают в двух режимах (движения и неподвижного изображения) по общепринятым показателям. Так в режиме движения изучают амплитуду, частоту, симметричность колебаний голосовых складок, смещение слизистой оболочки и наличие или отсутствие невибрирующих частей голосовых складок. В режиме неподвижного изображения определяют фазы фонации и регулярность (периодичность) колебаний [2, 4,12].

Под амплитудой колебаний понимают смещение медиального края голосовой складки относительно средней линии. Выделяют малую, среднюю и большую амплитуду. При некоторых патологических состояниях колебания отсутствуют, следовательно, амплитуда будет нулевой. При изучении симметричности колебаний оценивают наличие или отсутствие различий между амплитудой правой и левой голосовых складок. Колебания характеризуются как симметричные или асимметричные.

Выделяют три фазы фонации: открытия, закрытия и контакта. Последняя фаза является наиболее важной, так как от ее длительности зависит количество обертонов в голосе. В фазе открытия складки находятся в положении максимального отведения. Напротив, в фазе закрытия складки максимально приближены друг к другу. Регулярными (периодичными) колебания считаются тогда, когда обе голосовые складки имеют одинаковую и постоянную частоту.

Видеоэндостробоскопию можно проводить как жестким, так и гибким эндоскопом. Врач осуществляет исследование под зрительным контролем видеоизображения. При исследовании жестким эндоскопом у пациентов с повышенным глоточным рефлексом анестезируют заднюю стенку глотки 10% раствором лидокаина. Если пациент не испытывал дискомфорта при обследовании, то анестетик не используют. Жесткий эндоскоп вводят в полость глотки и устанавливают в оптимальном для обзора гортани положении (рис.5).

2 фото

1 / 2

•

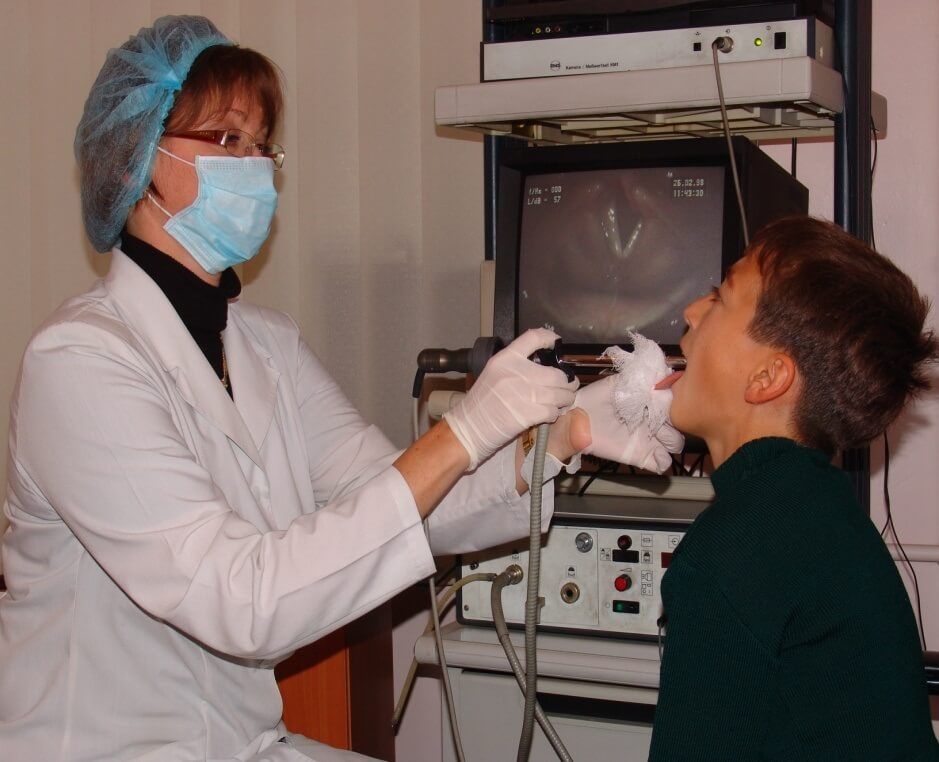

  Рис. 5 Видеоэндостробоскопическое исследование гортани жестким эндоскопом
•

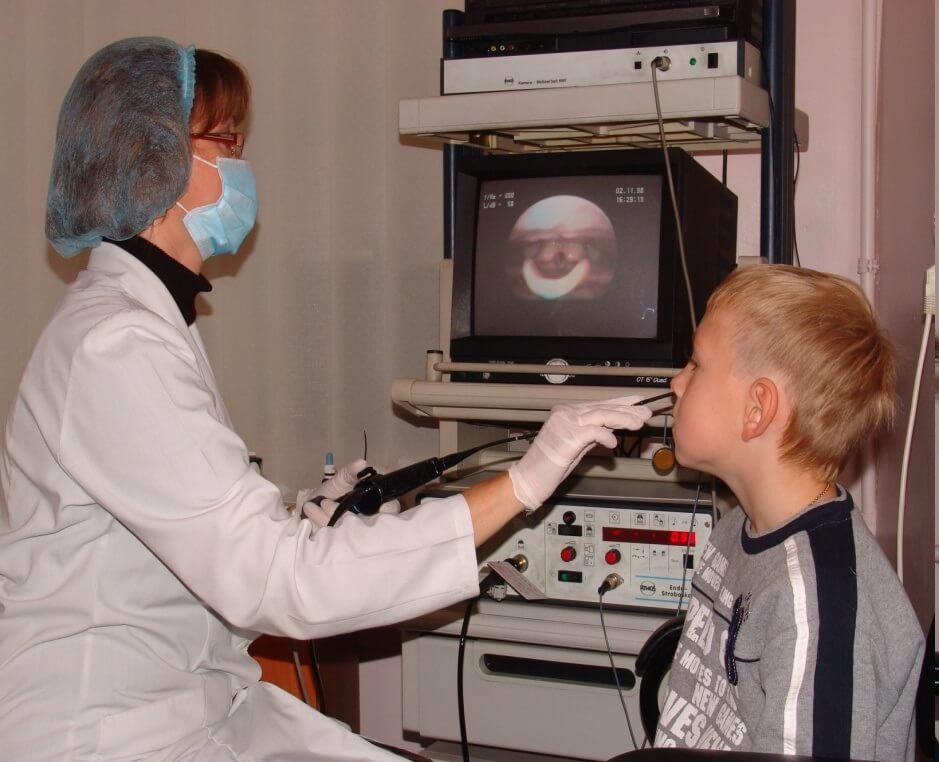

  Рис.6. Видеоэндостробоскопическое исследование гортани ринофаринголарингоскопом (гибким эндоскопам)

Перед применением гибкого эндоскопа производят двукратное смазывание слизистой оболочки носа 10% раствором лидокаина. Осмотр ринофаринголарингоскопом позволяет одновременно оценить состояние носоглотки и гортани. Эндоскоп продвигают по общему носовому ходу вдоль нижней носовой раковины до носоглотки. Одновременно оценивают состояние заднего конца нижней носовой раковины, устье слуховой трубы и тубарной миндалины, а также размеры аденоидных вегетаций. Затем эндоскоп смещают в гортаноглотку до уровня оптимального для осмотра гортани. После введения эндоскопа пациент произносит тянутую гласную «И». В это время на экране монитора появляется видеоизображение гортани (рис.6).

Видеоэндостробосокпическое исследование гортани следует применять в следующих случаях:

• если пациент жалуется на дискомфорт в области глотки, гортани и передней поверхности шеи, на повышенную утомляемость голоса, на длительный кашель и любые нарушения голосовой функции;
• во время профилактических осмотров профессионалов голоса, которые еще не предъявляют жалоб, с целью выявления самых ранних изменений голосовых складок;
• во время осмотров лиц с повышенным риском развития онкологических заболеваний гортани (курящие и работающие на вредном производстве).
• при диспансерном наблюдение за пациентами с хроническими заболеваниями гортани.

Данный метод практически не имеет противопоказаний к применению. Но также как и другие эндоскопические методы исследования гортани его следует с осторожностью применять у пациентов с повышенным глоточным рефлексом и непереносимостью местных анестетиков.

Таким образом, пришедшие на смену гортанному зеркалу гибкий и жесткий эндоскопы создали условия для осмотра гортани практически любого пациента независимо от его возраста. Объединение эндоскопов и видеостробоскопической техники позволило не только увидеть колебания голосовых складок, но и оценить показатели их вибраторного цикла, что важно для диагностики заболеваний гортани. Поэтому внедрение эндоскопических методов исследования в повседневную практику оториноларинголога необходимо для своевременной диагностики и профилактики заболеваний гортани у взрослых и детей.

Список литературы

1. Василенко Ю. С. Голос. Фониатрические аспекты / Ю. С. Василенко. – М. : Энергоиздат, 2002. – 480 с.

2. Василенко Ю. С. Иванченко Г. Ф. Применение видеоларингоскопии и видеоларингостробоскопии в фониатрической практике // Вестн. оторинолар. - 1991. - №3.-С. 38 - 40.
3. Гаращенко Т. И., Радциг Е. Ю., Астахова Е. С. Роль эндоскопии в диагностике заболеваний гортани // Россий. Оторинолар. – 2002. - №1(1). – С. 23 - 24.
4. Степанова Ю.Е., Швалев Н.В. Применение видеостробоскопии для диагностики, лечения функциональных и органических заболевнаий гортани: Учебное пособие. - СПб НИИ уха, горла, носа и речи, 2000.-28с.
5. Степанова Ю. Е Современная диагностика нарушений голоса у детей // Вест. Оторинолар. –2000. - №3. - С. 47 – 49.
6. Степанова Ю. Е., Сараев С. Я., Степанова Г. М. Комплексный подход к диагностике и лечению заболеваний голосового аппарата у детей // Матер. XVI съезда оторинолар. РФ. – СПб., 2001. – С. 486 - 492.
7. Степанова Ю. Е. Дисфонии у детей и подростков // Россий. оторинолар.-2004.- №6. - С. 84 - 86.
8. Степанова Ю. Е., Юрков А. Ю. Влияние климатического фактора на заболевания гортани у детей хоровых коллективов // Россий. оторинолар. - 2004. - №4. - С. 168 - 170.
9. Abbeele А., Thierry М. Gastro-esophageal and ENT symptoms in children: the role of 24-hour pH recording // 8th international congress of pediatric otorhinolaryngology. – Oxford, 2002. – P. 69.
10. Dejonckere P. Social Environmental factors: their importance of pediatric otorhinolaringology //7th international congress of pediatric otorhinolaryngology : Abstracts.- Helsincki, 1998. - P. 126.
11. . Hirano M. Videostroboscopic examination of the larynx / M. Hirano, D. M. Bless. - San-Diego : Singular, 1993. - 249 p.
12. Junqueira F.; Silva С.V. Indirect laryngoscopy, videolaryngostroboscopy evaluation as admissional exam // 2nd World Voice Congress and 5th International symposium Phonosurgery. - San Paulo, 1999. - P. 90.

Данные об авторе: Степанова Юлия Евгеньевна, д.м.н., руководитель отдела патофизиологии голоса и речи, СПб НИИ ЛОР, профессор кафедры оториноларингологии СПб МАПО

Адрес СПб НИИ ЛОР : 198013, Санкт-Петербург, ул. Бронницкая, д. 9.

Тел. 8-812-316-41-17
